注塑模具結構及工藝全面介紹

注塑模具作為塑料成型的核心裝備，是連接原料與制品的關鍵樞紐。隨著智能化與綠色化技術的突破，其結構設計與工藝體系正經歷全鏈路重構。本文結合最新行業實踐與技術文獻，系統解析注塑模具的結構組成、工藝原理及技術演進。

一、注塑模具核心結構體系

注塑模具通過多系統協同實現塑料成型，核心結構可分為成型組件、流體控制、動作執行及智能輔助四大模塊，各部分功能明確且聯動緊密。

（一）核心成型組件

成型組件直接決定制品形態與精度，包括型腔、型芯及分型面三大關鍵要素。型腔負責塑造制品外部輪廓，型芯形成內部結構，二者配合精度需控制在 0.005-0.01mm 范圍內。分型面作為動模與定模的接觸面，其密封性能直接影響制品飛邊缺陷率，通常采用迷宮式密封設計提升可靠性。高附加值模具的成型組件多采用高導熱合金材料，使模具壽命從傳統的 50 萬次提升至 200 萬次以上。

（二）流體傳輸與溫控系統

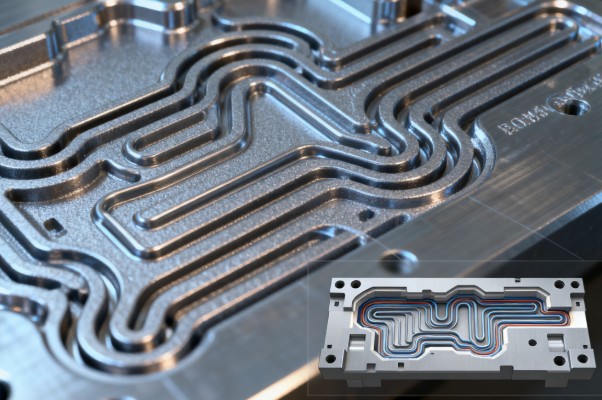

澆注系統承擔原料輸送功能，由主流道、分流道及澆口構成。借助 AI 算法優化流道設計，可減少材料浪費 15%-20%。調溫系統通過冷卻通道控制模具溫度，德國企業采用 3D 打印隨形冷卻模具，使注塑周期縮短 30%，能耗降低 25%。新型納米涂層的應用進一步提升了溫度控制的均勻性，減少制品翹曲缺陷。

（三）動作與安全機構

導向機構由導柱、導套組成，確保合模定位精度，重復定位誤差不超過 0.002mm。頂出機構采用頂針、頂管組合設計，針對薄壁制品可搭配氣頂裝置，避免脫模損傷。抽芯機構則用于成型側孔、側凹結構，配合液壓驅動實現精準抽拔。安全鎖定裝置與排氣系統構成雙重保障，排氣槽寬度通常設置為 0.01-0.03mm，可有效排出型腔內氣體，降低氣泡缺陷率。

（四）智能輔助模塊

現代模具普遍集成傳感器與監控系統，實時采集溫度、壓力數據，數據采樣頻率可達 100Hz。通過與注塑機聯動，實現工藝參數的動態調整，某頭部企業借助該技術將產品缺陷率從 3% 降至 0.5%。部分高端模具還搭載 RFID 芯片，實現全生命周期溯源管理。

二、注塑成型工藝全流程及關鍵參數

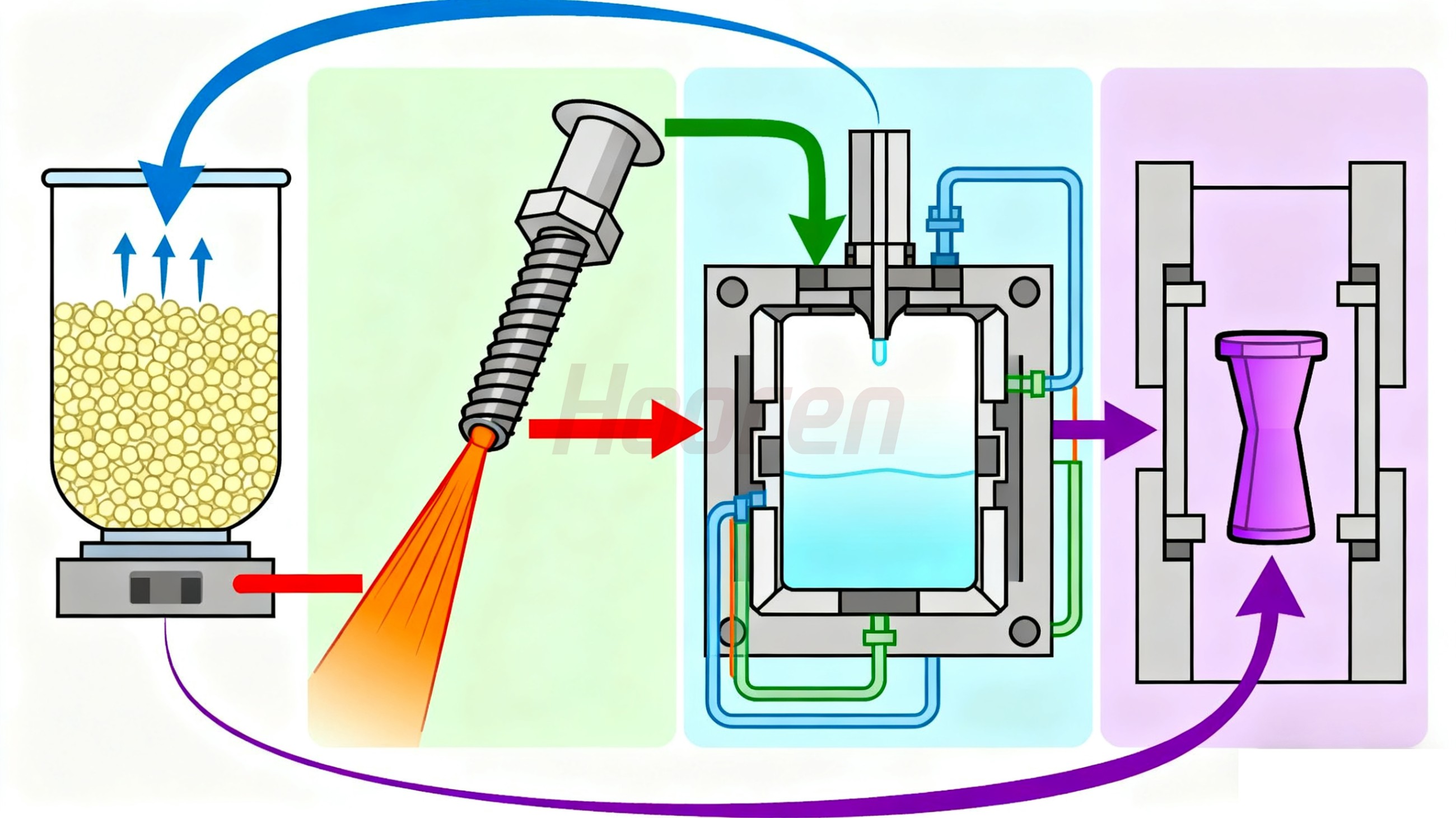

注塑工藝遵循 “原料預處理 - 注射成型 - 脫模后處理” 的基本流程，各環節參數調控直接影響制品質量。

（一）工藝準備階段

塑料顆粒需經干燥處理，含水率控制在 0.02%-0.05% 以下，干燥溫度根據材料特性設定，如 PA66 干燥溫度為 80-100℃。模具安裝前需進行預加熱，確保初始溫度偏差不超過 ±5℃，并通過試模驗證成型參數的合理性。

（二）核心成型工序

注射成型包含充模、保壓、冷卻三個關鍵階段。充模速度需匹配材料流動性，通常設置為 30-150mm/s，采用分段調速方式減少噴射缺陷。保壓壓力一般為注射壓力的 60%-80%，保壓時間根據制品壁厚調整，10mm 壁厚制品保壓時間約為 20-30s。冷卻時間占成型周期的 50%-70%，通過智能溫控系統可實現精準調控。

（三）后處理與質量控制

脫模后的制品需去除澆口、飛邊，部分材料需進行退火處理消除內應力。質量檢測采用視覺檢測與力學測試結合方式，某企業通過隨機森林算法構建質量模型，預測精度 RMSE 值達 0.014，可有效識別潛在缺陷。對于可降解塑料制品，還需檢測生物相容性等特殊指標。

三、技術發展趨勢與實踐案例

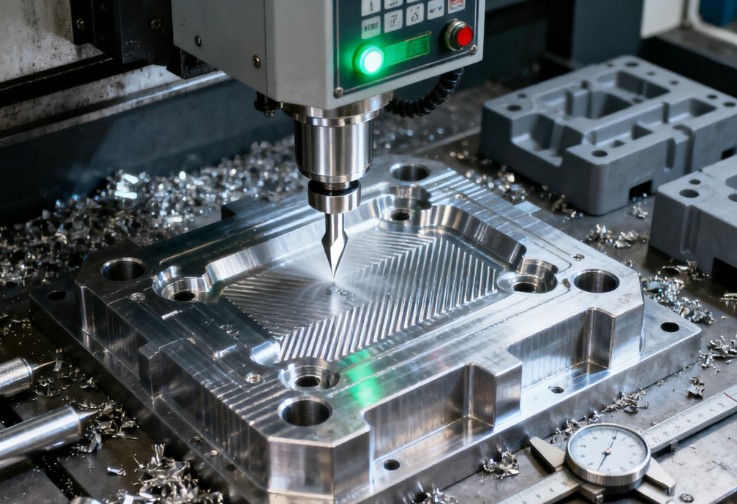

當前注塑模具行業呈現智能化、綠色化發展特征。數字化設計使模具周期縮短 40% 以上，金屬 3D 打印技術實現復雜結構一體成型。日本企業開發的模具再制造技術，通過激光熔覆修復舊模具，成本僅為新模具的 30%，碳排放減少 60%。在汽車領域，特斯拉一體化壓鑄技術推動模具企業提前 3 年介入車型設計，研發投入占比提升至 15%。

模具與工藝的協同優化成為技術升級核心，通過 “設計 - 材料 - 工藝” 全鏈路重構，實現精度、效率與環保的多重突破，為制造業高質量發展提供關鍵支撐。
