橡膠動態性能測試模具 橡膠耐介質測試模具 橡膠疲勞測試模具

橡膠材料在汽車、航空航天、軌道交通等領域的動態密封、減振緩沖部件中應用廣泛，橡膠動態性能測試模具 橡膠耐介質測試模具 橡膠疲勞測試模具直接決定裝備的可靠性與服役周期。

一、核心測試模具技術維度

（一）材料選擇與設計

模具主體材料

橡膠測試模具需在復雜工況下保持穩定性與耐用性，4Cr13 馬氏體不銹鋼是行業公認的主流選擇，其硬度可達 HRC50-55，兼具良好的耐腐蝕性與耐磨性，能在油、酸、堿等介質環境中長時間維持尺寸精度。對于動態載荷集中的模腔關鍵區域，行業普遍嵌入碳化鎢硬質合金鑲塊，可使模具磨損率降低 80% 以上，顯著提升模具的服役壽命。

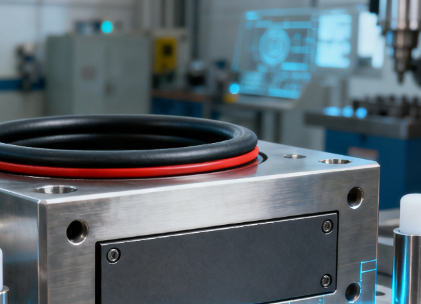

密封與耐磨組件

動態密封部位的密封件選擇至關重要，氟橡膠 O 型圈因耐介質溫度范圍廣（-20℃~200℃）、耐油體積膨脹率＜15% 的優異性能，成為行業首選。同時，配合氮化硅陶瓷導向柱，可確保模具在 10Hz 高頻往復運動下的密封可靠性與運動精度，滿足動態測試的嚴苛要求。

（二）模具結構與工藝創新

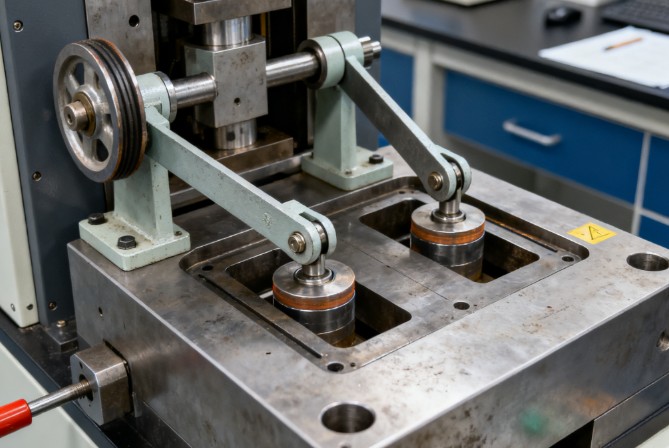

橡膠動態性能測試模具

為精準模擬橡膠部件的動態服役環境，行業內廣泛采用偏心輪 - 連桿式動態加載結構，其加載頻率范圍覆蓋 5Hz~100Hz，載荷精度可達 ±1%。模腔設計上，軸對稱雙工位結構被普遍應用，可同步測試試樣的動態剛度、阻尼系數，使測試效率提升 50%，有效支撐橡膠材料動態力學性能的快速研發與驗證。

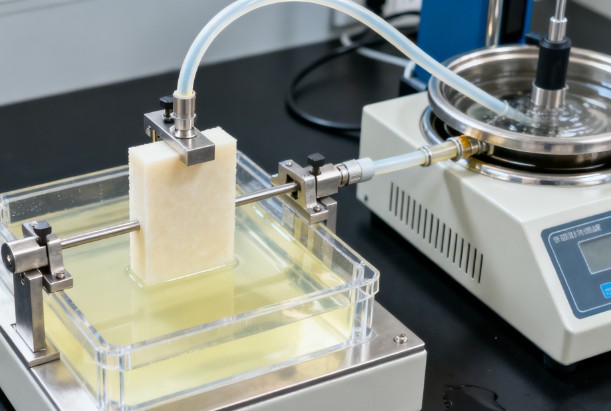

橡膠耐介質測試模具

為真實還原橡膠部件的介質侵蝕場景，模具集成介質循環與溫控系統，介質溫度控制精度達到 ±2℃，壓力范圍可覆蓋 0.1MPa~2MPa。模腔采用全浸泡式密封設計，確保試樣與介質充分接觸，這一設計在汽車橡膠密封件耐冷卻液、燃油測試中得到廣泛應用，為材料耐介質性能的準確評估提供了保障。

橡膠疲勞測試模具

橡膠部件的疲勞壽命是其可靠性的關鍵指標，伺服液壓疲勞加載單元是行業主流配置，循環載荷波形可實現正弦、方波等自定義，載荷量程 0~50kN，能夠滿足橡膠件從低周高載到高周低載的全壽命區間測試需求。此外，模腔內置應變監測模塊，可實時反饋試樣疲勞過程中的力學響應，為疲勞失效機理研究提供數據支持。

（三）工藝適配與技術趨勢

精密加工工藝

模具的加工精度直接影響測試結果的準確性，五軸聯動數控加工在模腔關鍵部位的應用已成為行業標準，可使表面粗糙度達到 Ra≤0.4μm，保證試樣受力均勻性。同時，真空熱處理工藝的配合，使模具整體力學性能一致性提升 30%，為模具的高性能提供了工藝保障。

智能化發展趨勢

隨著智能制造的推進，橡膠測試模具正朝著智能化方向發展。物聯網傳感器（溫度、壓力、振動傳感器）的集成成為趨勢，通過工業互聯網平臺可實現模具運行狀態實時監控、測試數據云端分析。這種智能化發展不僅提高了測試效率，也推動橡膠性能檢測向數字化、智能化方向邁進，為橡膠材料研發的數字化轉型提供了技術支撐。

二、實際生產場景應用

（一）汽車行業橡膠部件檢測

在汽車橡膠密封件、懸置件等核心部件生產中，該系列模具形成全流程性能驗證體系。動態性能模具用于驗證發動機懸置橡膠件在 - 40℃~120℃溫度區間、10Hz~50Hz 動態載荷下的剛度匹配性；耐介質模具模擬冷卻液、燃油對密封件的長期侵蝕，避免服役中因介質老化導致泄漏；疲勞模具則測試車門密封膠條百萬次開關循環后的失效風險。某頭部車企應用后，橡膠部件早期失效故障率降低 40%，研發周期縮短 25%。

（二）航空航天領域極端環境驗證

針對航空航天橡膠密封件的極端服役需求，該系列模具可模擬高空低溫、燃油介質、高頻振動等復雜場景。動態性能模具測試飛行器艙門密封件在 30Hz~80Hz 振動下的密封穩定性；耐介質模具驗證液壓油、航空煤油對密封圈的侵蝕影響；疲勞模具則評估密封件在飛行器數百次起降循環中的壽命極限，為航天裝備的安全性提供關鍵數據支撐。

（三）軌道交通橡膠部件品質管控

在高鐵、地鐵的橡膠減振墊、密封圈生產中，該系列模具用于核心性能把關。動態性能模具測試減振墊在 5Hz~30Hz 軌道振動下的阻尼系數，確保乘車舒適性；耐介質模具模擬軌道周邊雨水、油污對橡膠件的侵蝕；疲勞模具則驗證減振墊在千萬次列車通行載荷下的抗疲勞能力，保障軌道交通系統的長期運行可靠性。

總結

橡膠動態性能、耐介質及疲勞測試模具通過材料升級、結構創新與工藝優化，實現了對橡膠關鍵性能的精準檢測，是橡膠材料研發與品質控制的核心裝備。在當前智能制造與新材料迭代的趨勢下，此類模具正朝著多物理場耦合、智能化測控、輕量化設計方向持續演進。未來，隨著 5G、工業互聯網等技術的深入應用，橡膠測試模具將進一步實現測試過程的自動化、數據化與智能化，為高端橡膠制品的性能突破與品質保障提供更加強有力的核心技術支撐，推動橡膠行業向更高質量、更高性能的方向發展。
