PC注塑模具的工藝流程

PC（聚碳酸酯）材料憑借優異的抗沖擊性、耐熱性及透明性，廣泛應用于電子電器、汽車零部件、醫療器械等領域。PC 注塑模具的工藝流程直接決定制品質量與生產效率，核心圍繞 “模具適配 - 原料優化 - 成型控制 - 后處理保障” 展開，涵蓋模具設計制造、注塑成型、后處理及質量檢測等關鍵環節，同時融入智能化設計與綠色生產等技術趨勢。相較于普通塑料注塑，PC 材料高熔體粘度、易產生內應力的特性，對模具精度、注塑參數控制及后處理工藝有著更高要求，其成型制品的標準抗沖擊強度通常不低于 60kJ/m2，遠超普通塑料。

一、模具設計與制造

模具是 PC 注塑成型的核心載體，需結合 PC 材料特性進行針對性設計與精密制造，同時借助仿真技術提前規避風險，保障成型穩定性與制品一致性。

1. 模具結構設計

根據 PC 制品結構確定模具類型，薄壁制品優先采用縮短澆注路徑的結構，復雜型腔制品可選用多點進料結構。澆注系統設計需匹配 PC 熔體流動特性，合理設置主流道錐度、分流道截面及澆口形式，減少流動阻力與澆口痕跡，同時避免內應力集中。冷卻系統采用均勻分布的水路設計，確保型腔各區域溫度均衡，減少制品收縮不均問題；對于異形制品可采用隨形水路設計，這類設計能使冷卻效率提升 30% 以上。此外，需預留合理的排氣結構，排氣間隙控制在 0.01-0.02mm，避免產生氣紋、燒焦等缺陷。

2. 模具材料選擇與加工

模具型腔與型芯優先選用耐磨損、耐腐蝕、拋光性能優異的合金鋼材，透明 PC 制品模具需選用 S136 等鏡面鋼材。鋼材經專業熱處理后，硬度需達到 HRC50-55，確保滿足 PC 注塑長期生產需求。加工環節采用精密銑削、電火花加工、線切割等工藝，精密銑削的加工精度可達 ±0.005mm，確保加工精度與表面光潔度；裝配階段嚴格控制各零部件配合間隙，保障模具開合順暢，無卡滯現象。

3. 仿真分析與試模優化

模具設計階段融入 CAD/CAE 一體化技術，通過 Moldflow 等仿真軟件對熔體填充、保壓、冷卻過程進行模擬，預測潛在缺陷并提前優化設計，可減少試模次數 60% 以上，大幅縮短模具開發周期。完成模具制造后進行試模，選用匹配的 PC 原料設定初步注塑參數，驗證模具各項性能。針對試模制品出現的問題，優先調整參數，必要時優化模具結構，直至制品質量達標；試模合格后固化相關參數，形成標準化生產方案。

二、注塑成型核心流程

注塑成型是將 PC 原料轉化為目標制品的關鍵環節，需嚴格控制原料預處理、注塑參數及過程穩定性，適配 PC 材料加工特性，保障制品成型質量。

1. 原料預處理

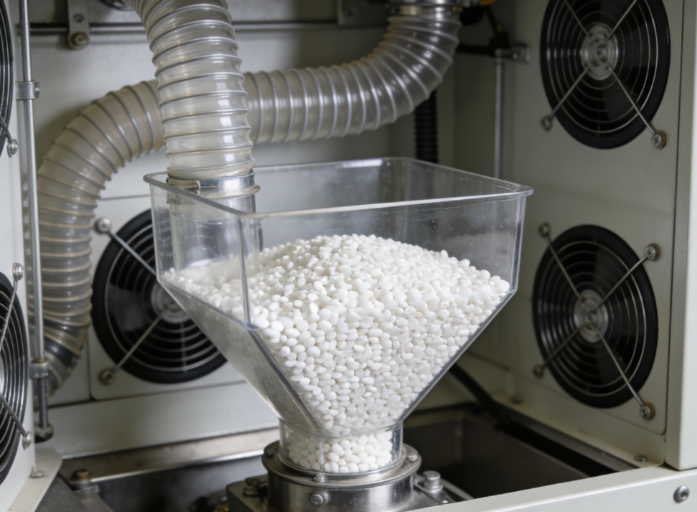

PC 原料吸濕性較強，標準環境下吸濕量可達 0.3%-0.5%，若水分含量過高，成型時會產生氣泡、銀紋、降解等缺陷，因此需提前進行充分干燥處理。采用熱風循環干燥機，干燥溫度控制在 120-130℃，干燥時間 4-6 小時，確保干燥均勻性，最終使原料水分含量低于 0.02% 的合格標準。干燥后的原料需密封保存，避免再次吸潮；若放置時間超過 2 小時，需重新干燥后再使用。

2. 注塑參數設定與調整

料筒溫度需根據 PC 原料牌號分段調整，整體控制在 260-310℃的適配范圍，避免熔體凝固或分解；對于特殊牌號 PC 原料，需適當調整溫度。注射壓力需匹配 PC 熔體高粘度特性，常規范圍為 80-120MPa，薄壁復雜制品可提升至 120-145MPa，確保熔體充滿型腔。注射速度采用分段調速方式，初始階段慢速注射避免熔體沖擊型腔，中期快速填充提升效率，末期慢速保壓減少內應力。保壓壓力通常為注射壓力的 50%-70%，保壓時間根據制品厚度調整，補償熔體冷卻收縮，減少制品縮水；冷卻時間一般為 20-40 秒，大致為制品厚度的 3-5 倍，保障制品冷卻定型，避免脫模變形。

3. 成型過程控制

注塑過程中借助智能監控系統，實時監控料筒溫度、注射壓力、保壓時間、鎖模力等關鍵參數，實現參數實時反饋與自動調整。模具溫度控制在 80-120℃，其中薄壁制品取 80-100℃，厚壁制品取 100-120℃，該溫度范圍能有效降低制品內應力。確保鎖模力穩定，避免出現飛邊或型腔無法充滿的問題；對于大型 PC 制品可采用分段鎖模方式，防止模具變形。脫模階段選用合適的脫模方式與速度，確保制品完全脫離型腔；對于薄壁或異形制品，可采用二次頂出結構，避免損傷制品或產生脫模變形。同時定期清理料筒與噴嘴，防止原料殘留降解影響制品質量。三、制品后處理

PC 注塑制品成型后易產生內應力，內應力過高會導致制品在使用過程中出現開裂、變形等問題，因此需通過針對性后處理改善性能，同時進行外觀修整，保障制品使用可靠性與美觀度。

1. 退火處理

將成型后的制品放入熱風烘箱進行退火處理，消除內應力。退火溫度控制在 100-120℃，保溫時間根據制品厚度調整，厚度 3mm 以下的制品保溫 2 小時，厚度 3-8mm 的制品保溫 3-4 小時，保溫結束后采用階梯式冷卻，避免再次產生內應力。對于精度要求高的 PC 制品，需在潔凈車間進行退火處理，確保制品表面無雜質污染。

2. 外觀與結構修整

去除制品表面的澆口、飛邊、毛刺等多余結構，可根據生產批量選用手工修整或機械打磨方式，確保制品外觀平整。對于透明 PC 制品，需進行鏡面拋光處理，使其透光率不低于 88%，必要時進行防刮涂層處理，提升表面性能。修整后的制品需進行除塵處理，去除表面雜質。

四、質量檢測與技術趨勢

1. 質量檢測

外觀檢測需檢查制品表面是否存在氣泡、銀紋、劃傷、飛邊、熔接痕等缺陷，透明制品重點檢測透光率。尺寸檢測采用卡尺、三坐標測量儀等專業工具，驗證制品關鍵尺寸與形位公差，精密制品的尺寸公差需控制在 ±0.01mm 以內。性能檢測需抽樣驗證制品的抗沖擊強度、耐熱性、拉伸強度等關鍵指標，確保滿足使用場景需求；對于耐候性要求高的制品，需進行紫外老化測試，驗證其長期使用穩定性。

2. 當前技術趨勢

模具技術方面，推廣數字孿生模具技術，實現模具狀態實時監控與故障預警；采用 3D 打印技術制造隨形水路模具，進一步提升冷卻效率。注塑技術方面，發展 AI 智能注塑系統，通過機器學習算法自動優化注塑參數，可將制品合格率提升至 99.5% 以上；推廣全電動注塑機應用，相較于傳統液壓注塑機，其能耗可降低 50%-70%，同時提升參數控制精度。綠色生產方面，采用環保型 PC 原料，推動模具材料循環利用，合理回收加工廢料并重新加工，再生料添加比例通常不超過 20%，避免影響制品性能。此外，模塊化模具設計、多型腔模具及高速注塑技術的應用，進一步提升了 PC 注塑生產效率，降低單位制品成本。
