注塑機用樣條測試模具 硫化機用樣條測試模具 鴻仁模具
樣條測試模具作為材料性能檢測的核心工裝，直接決定了塑料、橡膠等高分子材料拉伸、彎曲、硬度等關鍵指標的檢測精度，是連接材料研發與量產質量管控的重要橋梁。注塑機用樣條測試模具與硫化機用樣條測試模具因適配工藝不同，在結構設計、參數設定及應用場景上存在顯著差異，但均需嚴格遵循國際及國內通用標準，保障試樣制備的規范性與一致性。以下從核心技術特性、應用實操及發展趨勢等方面展開詳細闡述。
一、樣條測試模具的核心定義與應用場景
1. 注塑機用樣條測試模具
該類模具適配注塑成型工藝，主要用于熱塑性塑料、熱固性材料等的標準樣條制備，廣泛應用于汽車零部件、消費電子、航空航天等領域的材料性能檢測。其核心使命是通過精準控制型腔填充過程，制備符合 ISO 527-2:2025 標準的 A1 型（直接注塑）或 A2 型（機加工）啞鈴狀試樣，為材料拉伸強度、斷裂伸長率等指標測試提供標準化樣品。
2. 硫化機用樣條測試模具
專為橡膠及彈性體材料的硫化成型設計，與平板硫化機等設備配合使用，主要應用于汽車密封件、醫療輸液管、新能源電池密封圈等橡膠制品的性能檢測。模具需嚴格遵循 GB/T 528-2009（等同 ISO 37:2011）標準，制備 A 型鋼啞鈴試樣，精準捕捉膠料硫化過程中的力學性能變化。
二、結構設計核心技術要點
1. 注塑機用樣條測試模具
1.1 型腔設計
型腔數量需根據試樣精度與檢測批量綜合確定：高精度（3-3a 級）試樣通常采用 4-6 腔設計，一般精度（4-5 級）可選用 8-12 腔配置，無定型塑料材料最多可擴展至 24-48 腔。型腔尺寸嚴格匹配標準要求，A1 型試樣標距長度 75±0.5mm，夾具初始距離 115±1mm，公差控制在 IT7 級以內。
1.2 輔助系統配置
澆注系統采用平衡式流道設計，確保熔融材料均勻填充各型腔，減少試樣尺寸偏差；冷卻系統水路直徑根據模具規格定制，進水壓力控制在 0.3MPa-1.0MPa，水溫維持 7℃-25℃，保證試樣均勻冷卻。模具關鍵部件選用 S136H 不銹鋼或 H13 工具鋼，經熱處理后硬度達 HRC58-62，延長使用壽命。
2. 硫化機用樣條測試模具
2.1 型腔與溫度控制
采用無轉子振蕩模腔結構，消除傳統轉子式設計的剪切力干擾，使硫化時間測試偏差控制在 3% 以內。加熱孔按 50-80mm 間距均勻分布，溫控精度達 ±0.3℃，適配 160℃-200℃的寬域硫化溫度需求，滿足不同膠料的硫化特性。
2.2 排氣與結構優化
設置 0.03mm 深度的微尺度排氣槽（約為膠料厚度的 1/100），將試樣氣泡率從 8% 降至 1% 以下，避免氣泡影響測試數據。夾持區域采用 15° 楔形結構，將試樣拉伸打滑率控制在 0.5% 以內，過渡弧段設置 R5mm 圓弧，減少應力集中導致的斷裂失真。
三、制造工藝與精度控制
1. 加工工藝標準

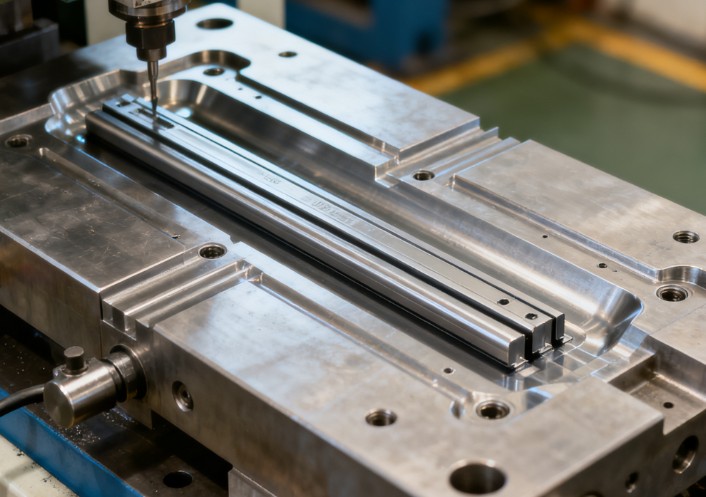

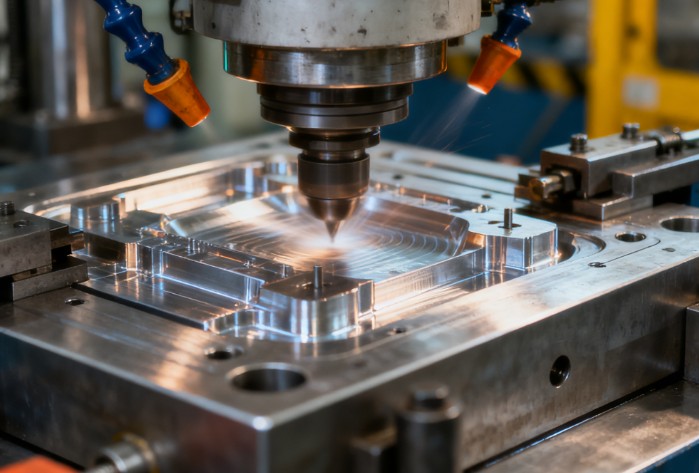

兩類模具均采用精密數控銑削與 EDM 電火花加工技術，型腔表面經氮化處理后進行鏡面拋光，粗糙度控制在 Ra≤0.4μm 以下，減少試樣脫模損傷。多腔注塑模出廠前需進行流道平衡測試，確保各型腔填充時間差符合設計要求；硫化模則需校準加熱系統均勻性，保證溫度波動不超過 ±2℃。
2. 精度檢測與校準
型腔尺寸采用三坐標測量儀進行全尺寸檢測，注塑模型腔尺寸偏差需≤0.02mm，硫化模試樣厚度偏差控制在 0.05mm 以內。模具裝配后需進行試生產驗證，注塑模制備的試樣合格率不低于 99.7%，硫化模試樣的力學測試數據重復性偏差≤2%。
四、使用與維護實操規范
1. 日常操作要點
注塑模使用前需預熱熱流道系統，1.5h 內升溫至工作溫度，溫度偏差不超過 ±5℃；硫化模需在預加熱區將溫度設置為低于硫化溫度 20-30℃，為氣體逃逸預留時間。每次生產前需清理型腔殘留料渣，檢查頂出機構與導向部件的靈活性。
2. 定期維護策略
每日生產結束后清潔流道與排氣槽，每周檢查冷卻水路與加熱元件的工作狀態；每月對型腔尺寸進行抽樣校準，每萬次使用后對模具關鍵部件進行磨損檢測。易損部件需采用互換性設計，硫化模需定期更換密封圈，防止硫化劑泄漏。
五、技術發展趨勢
1. 智能化升級
模具集成溫度、壓力傳感器，實時采集成型過程數據，結合 AI 數據分析系統優化工藝參數；部分高端模具配備遠程監控模塊，實現運行狀態實時追蹤與預測性維護，減少停機時間。
2. 模塊化與高效化
采用型腔模塊化設計，支持 2-16 腔靈活切換，適配不同批量的檢測需求；注塑模應用熱流道新技術縮短成型周期，硫化模采用納米非晶氮化硅涂層，使模具耐磨性提升 2 倍。
3. 綠色與高精度化
選用環保模具材料與節能加熱系統，降低能耗與環境影響；通過 3D 打印技術制造模具鑲件，縮短開發周期，同時將型腔精度提升至微米級，滿足特種材料的精細化檢測需求。
