復合材料樣條測試模具 金屬粉末樣條測試模具 鴻仁模具
在材料性能檢測領域，復合材料與金屬粉末的力學特性、成型穩定性等關鍵指標，需通過標準樣條測試得以精準評估，而復合材料樣條測試模具與金屬粉末樣條測試模具正是保障這一評估過程的核心裝備。兩類模具需針對不同材料的特性（復合材料的纖維分布與固化收縮、金屬粉末的流動性與壓制回彈）進行差異化設計，其結構合理性、制造精度與操作規范性，直接決定了測試樣條的質量一致性，進而影響材料性能檢測結果的可靠性。無論是復合材料研發中的拉伸、彎曲性能驗證，還是金屬粉末生產中的壓縮強度檢測，樣條測試模具都扮演著 “橋梁” 角色，連接著材料制備與性能評估，為新能源、航空航天等領域高性能材料的研發與量產提供關鍵技術支撐。
一、模具設計關鍵特性適配
1. 復合材料樣條測試模具設計
針對復合材料纖維分布不均、固化收縮的問題，模具設計需重點關注：型腔需符合 ASTM 系列標準（如拉伸、彎曲測試標準），表面需打磨至較低粗糙度，避免纖維刮傷；根據熱固性樹脂（如環氧樹脂）的固化特性預留收縮補償量，流道采用扇形或薄膜結構，確保纖維在成型中均勻分布；集成多段加熱模塊，精準控制溫度，滿足樹脂梯度固化需求，防止局部過熱導致材料降解。
2. 金屬粉末樣條測試模具設計
為保障金屬粉末成型穩定性，模具采用組合式模架，嚴格控制凸凹模配合間隙，避免粉末泄漏，同時設計可調壓制行程適配不同密度要求；脫模結構結合頂管與推桿，設置合理脫模斜度減少樣條開裂，超細粉末模具內壁需做硬化處理降低黏附；在凹模側壁開設排氣槽，排出壓制時的空氣，減少樣條內部氣孔。
二、制造工藝與材質適配選擇
1. 制造工藝
復合材料模具：采用五軸 CNC 銑削加工型腔，關鍵表面經電火花精加工，確保尺寸精度；組裝時用高精度定位銷定位，完成后通過 PP 基復合材料試模，調整澆口確保填充效果。
金屬粉末模具：凸凹模用線切割工藝加工，復雜型腔采用慢走絲減少變形；成型表面需精細拋光，再噴涂耐磨涂層，延長模具使用壽命，滿足長期壓制需求。
2. 材質選擇
復合材料模具：型腔材質根據工作溫度選擇，常規場景用預硬鋼，高溫場景用熱作模具鋼；模架選用碳素結構鋼，平衡強度與成本。
金屬粉末模具：成型部件優先用高硬度硬質合金，中小批量生產可選用冷作模具鋼；導向部件用軸承鋼，保證導向精度。
三、實操應用與規范流程

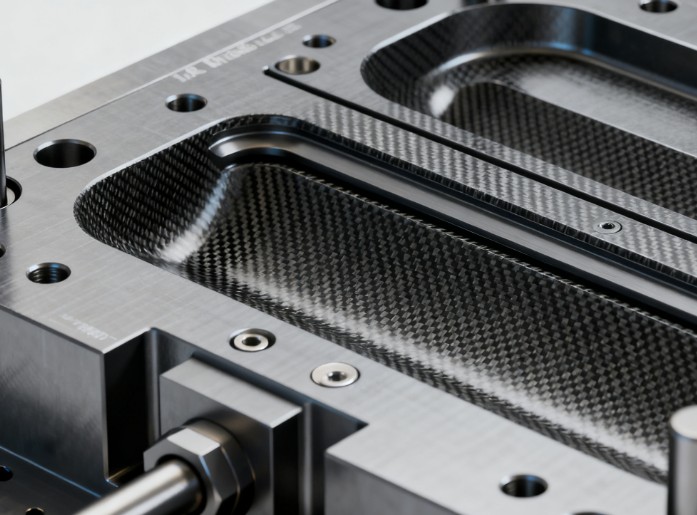

1. 復合材料模具應用
主要用于制備碳纖維 / 環氧樹脂等復合材料測試樣條，需符合國內相關標準。操作時先將模具預熱并保溫，確保溫度均勻；將預浸料按型腔尺寸裁剪后平鋪，避免纖維褶皺；通過液壓機加壓并保壓，待樹脂完全固化后，降溫至適宜溫度再脫模，防止樣條因溫差開裂。

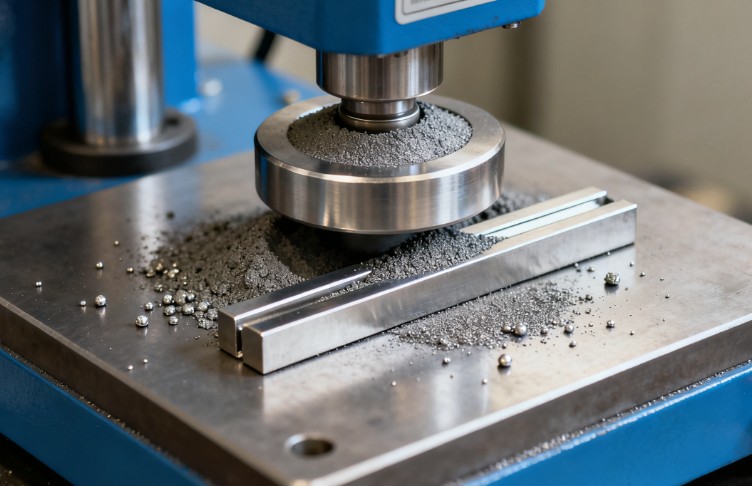

2. 金屬粉末模具應用
用于制備不銹鋼粉等金屬粉末測試樣條，需符合國內壓縮強度測試標準。操作前先將金屬粉末真空干燥，去除水分；用定量加料器將粉末填入型腔，保證每批次重量一致；通過冷壓成型，控制壓制速度與保壓時間減少樣條回彈；壓制后的生坯需輕拿輕放，待燒結完成后再進行性能檢測。
四、質量管控與維護策略
1. 復合材料模具
定期用專業設備檢測型腔尺寸與表面粗糙度，超出標準范圍時及時返工或拋光；試模時關注樣條缺陷率，超標則調整工藝參數。日常使用后用酒精清潔型腔，定期為導向機構涂抹高溫潤滑脂，按使用周期更換加熱管，發現定位銷松動及時更換。
2. 金屬粉末模具
定期檢測凸凹模硬度，硬度下降過多時重新熱處理；每年進行超聲波探傷，排查內部裂紋；檢測配合間隙，超標時研磨修復。每次使用后用壓縮空氣清理殘留粉末，涂層磨損后重新噴涂；長期存放時涂抹防銹油，置于干燥環境中防止銹蝕。
五、技術革新與核心價值
1. 技術趨勢
智能化方面，模具集成溫度、壓力傳感器，實時監控成型參數，結合 AI 算法優化工藝，提升樣條合格率，同時通過振動監測預警故障；綠色化方面，推廣再生模具鋼與環保防銹劑，開發低溫固化模具降低能耗，采用激光熔覆技術修復模具，延長使用壽命并減少資源浪費。
2. 核心價值
兩類模具是材料性能檢測的關鍵裝備，設計與制造需精準匹配材料特性、嚴控精度。未來隨著技術升級，將更好地支撐新能源、航空航天等領域的發展，為材料研發創新與生產質量管控提供可靠保障。
